LED-Treppenbeleuchtung zur Selbstmontage

04.01.2018 - Warum nicht die LED-Treppenbeleuchtung selber montieren?
Mit unseren verschiedenen Komponenten ist das kinderleicht. Bei dieser Montage benötigen Sie keinerlei Vorkenntnisse.

Spots in der Treppenwangen-Verkleidung

Montage: Wenn Edelstahl-Einbauleuchten in die Treppenwangen eingebaut werden sollen, messen Sie zuerst die Gesamtlänge Ihrer Treppenwange und teilen diese in gleiche Abstände auf. In der Regel werden pro Treppenseite 5-7 Stück der LED-Einbaustrahler eingesetzt.
Mit der sehr geringen Einbautiefe von 7 mm können diese Einbau-Strahler fast überall zum Einsatz kommen.
Nun bohren Sie mit der Lochkreissäge die Öffnungen.
Als Verbindung zwischen den Strahlern nutzen Sie die Anschlussleitung mit einfachen Steckverbindungen.

Steuerung: Der Anschluß an das Stromnetz erfolgt durch den elektronischen Trafo mit Eurostecker. Für die Steuerung der Beleuchtung empfehlen wir einen LED Funkempfänger und zwei Funkhandsender, welche man oben und unten an der Treppe anbringen kann. Mit der Dimmfunktion können Sie die von Ihnen gewünschte Lichtstärke individuell einstellen.
Alternativ dazu bieten wir einen LED-Bewegungsmelder an, den Sie an einer günstigen Stelle im Flur anbringen können.

Spots in den Treppenstufen

Montage: Sollen die Spots direkt in den Treppenstufen zum Einsatz kommen, ist es Ihrem Geschmack überlassen, ob Sie in jeder Stufe oder auch in jeder zweiten/dritten Stufe einen Strahler installieren möchten. Hier messen Sie Abstände von ca. 15-20 cm von der Treppenwange in Richtung Stufenmitte und bohren mit der Lochkreissäge die Öffnungen. Ideal ist es natürlich, wenn Sie von unten an die Stufen herankommen, um die Kabel anzubringen.. Alternativ können die Kabelverbindungen auch hinter der Treppenwange geführt werden. (z.B. bei Steintreppen)
Mit der Bautiefe von nur 7 mm können Sie die Strahler auch bei einer Verkleidung der Stufen mit Laminat einsetzen. Die Edelstahlstrahler sind bis zu 150 kg belastbar.

Steuerung: Der Anschluß an das Stromnetz und die Steuerung ist ähnlich wie bei den Spots in der Treppenwangen-Verkleidung.

LED Profile zum universellen Einsatz

Montage: Diese transparenten Kunststoffprofile mit einer Länge von 340 mm sind mit jeweils 9 LEDs bestückt und können an verschiedenen Stellen der Treppe angebracht werden. (z.B. mittig unter dem Stufenüberstand).
Wir bieten hierzu ein Klettband an, welche sich überall befestigen lässt. An dieses wird das Profil angepresst und fertig ist die Montage.
Verbunden werden die Elemente mit der Verbindungsleitung 2000 mm lang. Es lassen bis zu 15 Stück LED Profile mit einem elektronischen Trafo bedienen.

Steuerung: Der Anschluß an das Stromnetz und die Steuerung ist ähnlich wie bei den Spots in der Treppenwangenverkleidung.

Weitere Informationen zur Treppenbeleuchtung und Beispiele erhalten Sie hier.

Für Ihre individuelle Treppenbeleuchtung haben wir folgende Artikel zur Selbst-Montage für Sie zur Auswahl:

HK-LED 90 Spot
Einbauleuchte Edelstahl 90x90 mm, 12 Volt, 0,4 Watt, durchgangsverdrahtet mit JST
Stecker, Einbautiefe 7mm, belastbar bis 150 kg, 1000 mm Anschlussleitung
Art. Nr. 01-17

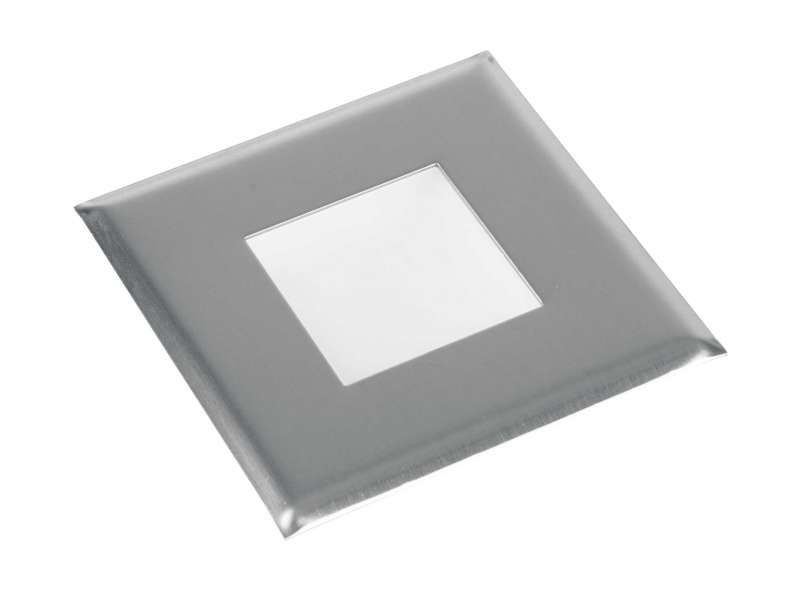

HK-LED 70 Spot
Einbauleuchte Edelstahl 70x70 mm, 12 Volt, 0,4 Watt, durchgangsverdrahtet mit JST
Stecker, Einbautiefe 7mm, belastbar bis 150 kg, 1000 mm Anschlussleitung
Art. Nr. 02-17

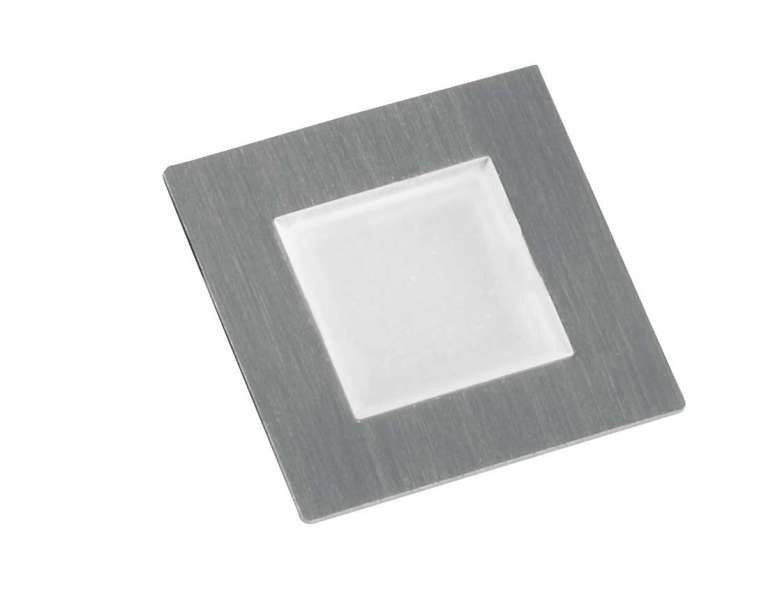

HK-LED 30 Spot
Einbauleuchte Edelstahl 30x30 mm, 12 Volt, 0,4 Watt, durchgangsverdrahtet mit JST
Stecker, Einbautiefe 7mm, belastbar bis 150 kg, 1000 mm Anschlussleitung
Art. Nr. 03-17

HK-LED Profil
Transparentes Kunststoffprofil, Länge 340 mm, mit Befestigungsendkappen, bestückt mit 9 LEDs, SMD Platine R330 12 Volt DC, 1,2 Watt, Lichtfarbe Kaltweiß, durchgangsverdrahtet mit 1000 mm Anschlussleitung, LED-Stecker weiß, LED Kupplung weiß (50 mm)
Art. Nr. 04-17

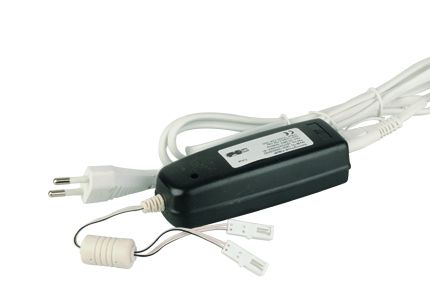

HK Trafo
Elektronischer Trafo, 30 Watt, primär: 2000mm Anschlussleitung, Eurostecker
Sekundär: 2 LED-Kupplungen, weiß
Art. Nr. 05-17

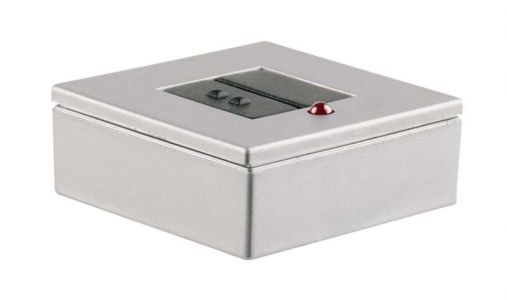

HK LED-Funkempfänger
Memory-1-Kanal, dimmbar zur Schaltung von LED-Licht, mit Funkhandsender als weiteres Zubehör
Art. Nr. 06-17

HK Funkhandsender
Memory-1-Kanal zum kabellosen Ein- und Ausschalten, zum Dimmen und Farbwechseln des LED-Lichts
Art. Nr. 07-17

HK Anschlussleitung zum EVG
LED Stecker weiß, JST-Kupplung, 2000 mm lang, für HK LED 90 und 30
Art. Nr. 08-17

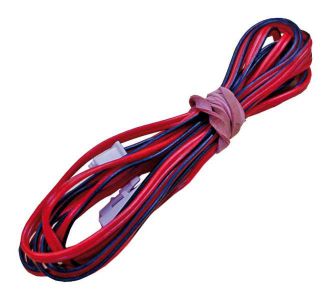

HK Verbindungsleitung für LEDs und LED Profile
JST-Stecker / Kupplung 2000 mm lang, rot-schwarz
Art. Nr. 09-17

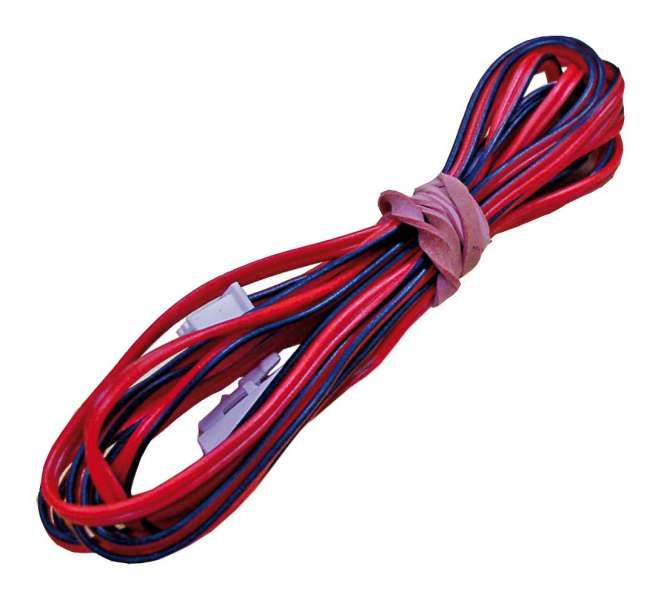

HK Verlängerung für LEDs und LED Profile
JST-Stecker / Kupplung 2000 mm lang, nur für HK LED 70 und LED-Profil
Art. Nr. 10-17

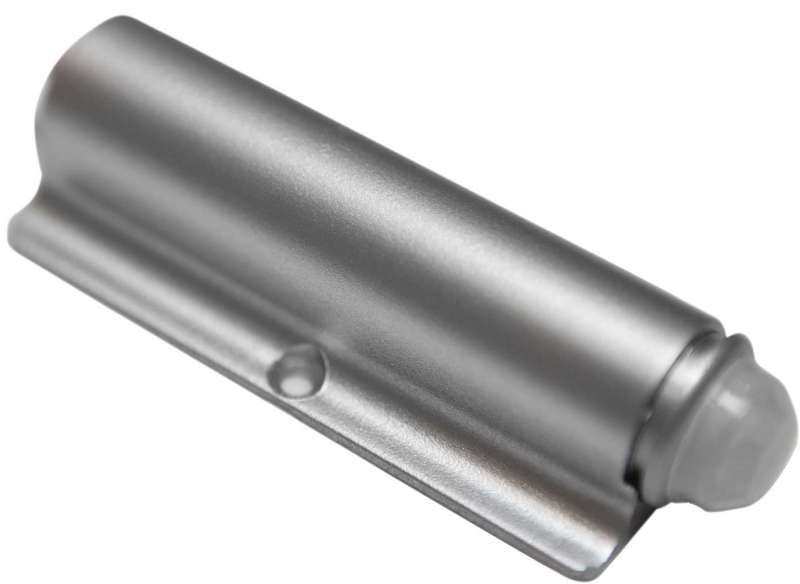

HK LED Bewegungsmelder  inkl. Adapter 2000 mm
Art. Nr. 11-17

HK Klettband
zur Befestigung der LED-Profile 25,4 mm
Art. Nr. 12-17


Fragen Sie einfach die oben genannten Artikel bei uns an.
Wir machen Ihnen gerne ein individuelles Angebot.

Machen Sie gemeinsam mit uns auch einfach mal ganz unverbindlich einen Gratis-Check Ihrer Treppe.
